長沙55寸拼接屏3.5mm拼縫機柜安裝
該屏幕安裝于長沙某小學會議室，共使用的9塊拼接單元，拼接方式為三行三列拼接。拼縫上，采用了雙邊拼縫3.5mm的拼接單元。

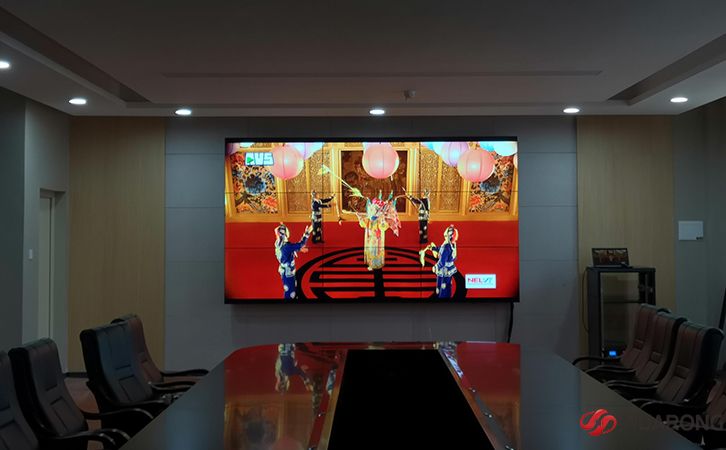

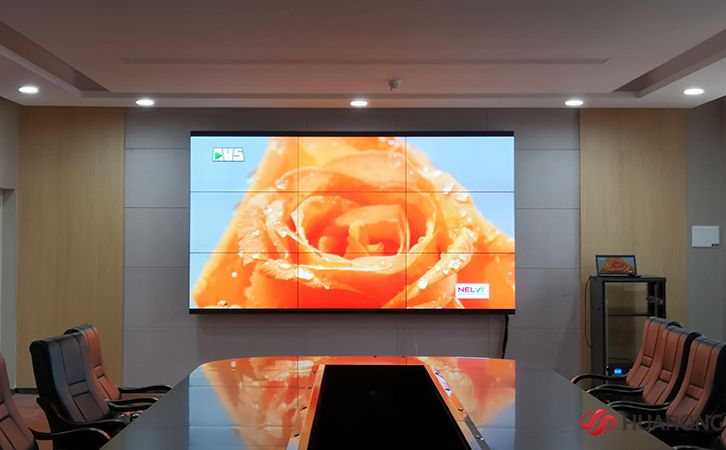

項目中兩個位置同時安裝了大屏幕，有壁掛安裝，也有機柜安裝。

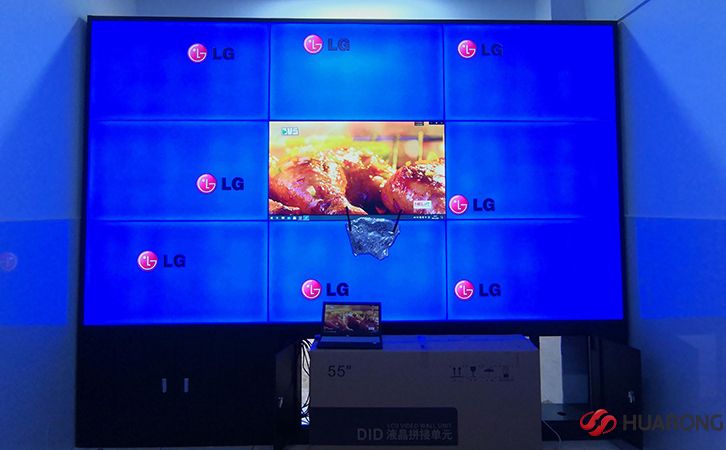

如下圖，為產品才安裝后，未進行彩色調試時的狀態。安裝完后，需要對各參數進行測試設置，才能得到極佳的顯示效果。

55寸液晶拼接屏的主要參數：分辨率1920×1080；對比度：3000 : 1 ；亮度：500cd/㎡（或者700cd/㎡）；背光源:LED55寸液晶拼接屏的面板：一般常用的是三星、LG55寸
液晶拼接屏的拼縫：主要使用0.8mm，1.8mm，3.5mm幾種。
這幾年，拼接單元的尺寸越來越大，大尺寸液晶拼接墻越來越多應用在各領域。加之各種圖像處理技術的應用，這使得大屏幕液晶拼接呈現出的畫面整體感更強；同時大尺寸拼接單元在拼接中減少畫面中出現拼縫頻率，比如40英寸的2×2拼接，拼縫很明顯，一個80英寸的大屏幕顯示就相當于40英寸的2×2拼接顯示。大尺寸不僅具備更高的亮度和色彩的均勻度，而且整體感更強。同時由于尺寸大，觀眾在觀看顯示畫面時，更輕松，視角更開闊。
因此，液晶拼接系統的整體發展趨勢將向大屏幕、高分辨率、高亮度、高對比度以及模塊化的結構設計和易于安裝、管理和控制的方向發展。可以預見的是單屏的尺寸將會越來越大，顯示屏的分辨率也會越來越高，顯示屏的亮度也會逐漸提高。
這種大屏幕拼接顯示單元既可以單獨作為一個顯示屏使用，又可以拼接應用，三星液晶拼接系列產品正是朝著大尺寸的方向發展，以此來滿足各行業不同的大畫面顯示需求。
超窄邊液晶拼接對于需要高畫質顯示與長時間持續使用的領域，是非常理想的解決方案。超窄邊液晶拼接顯示墻，超窄的3.5mm拼接縫使圖像內容損失很少，成為zui好的拼接顯示設備。

類型	項目	參數
液 晶 面 板	屏幕對角線尺寸	55”
	最大分辨率	1920x1080
	有效顯示區域(mm)	1209.6mm（W)*680.4(H)mm
	液晶類型	TFT-LED
	顯示色彩	16.7M
	亮度	500cd/㎡
	對比度	1400:1
	總拼縫尺寸（mm）	3.5mm
	響應時間	12ms
	顯示模式	16:9
功 能 特 點	菜單語言	中文、 英文
	數碼降噪	TNR降噪
	信號緩沖	有
	控制方式	PC軟件環路控制（RJ45）
	散熱方式	內置工業級風扇，智能溫控系統
	視頻制式	PAL/NTSC /SECAM
信 號 接 口	DVI輸入	1路DVI輸入
	HDMI輸入	1路HDMI輸入（兼容HDMI1.3及以下信號）
	復合視頻輸入/輸出	1 路(BNC×2)輸入
	VGA信號輸入	1路（D-15針RGB）輸入
	RS232輸入/輸出（拼接控制接口）	1路RS232（RJ45×1)輸入RS232（RJ45×1)環通輸出
	LVDS	1路LVDS
電氣 功耗	最大功耗	≤300W
	待機功耗	≤3W
	電源	AC100～240V  50/60Hz
	工作環境溫度	0℃～50℃
使 用 相 關	工作環境相對濕度	20%～80%
	重量	約25kg
	外形尺寸（寬×高）	1213.4*684.2
	安裝方式	壁掛前維護/壁掛/落地機柜/落地支架
